GUIDE D´INSTALLATION

Le matériel

Le réseau de canalisation sera réalisé en conduit PVC spécialement conçu pour le système d´aspiration centralisé.

Ces conduits sont de diamètre 2" (soit 50.8mm de diam. Extérieur et 48mm de diam. Intérieur), la surface intérieure est glacée et l´épaisseur des parois est calibrée en fonction de l´épaulement des raccords, ceci évite au maximum les pertes de charge qui réduiraient les performances de l´installation.

Les kits d´installation sont composés de tout le matériel nécessaire pour réaliser une installation classique (coudes, manchons, dérivation, prises,...)

Pièces d´installation

Pièces que l´on retrouve dans le kit d´installation

Modèle de prise au choix Boîtier d´encastrement en fonction de la prise choisie Coude 90° court Coude 90° long T 90° long
Coude 45° Manchon Fixation de tube Tuyaux 2" long. 2m

Quelques exemples d´autres pièces disponibles

Y 45° Y double T court Coude 30° Coude 45° M/F
Bouchon Prolongation de prise Prise apparente Ramasse-miettes Clapet d´évacuation extérieure

Quelques principes

Les départs :

Chaque prise constitue un départ de l´installation.

Le type de plaque d´encastrement dépend du modèle de prise choisie, mais dans tous les cas, il est préférable de placer un coude court 90° derrière cette plaque d´encastrement.

Ce coude court permet de bloquer les objets long que vous pourriez aspirer et donc évite que des objets à risque ne se bloque plus loin dans l´installation.

Tout objet suffisamment petit pour passer ce coude court, traversera tout le réseaux sans problème, puisque les tuyaux sont de diamètre plus grand que l´entrée de la prise, et tous les coudes placés dans le restant l´installation seront à grand rayon de courbure.

Important :

Les coudes court ou T court ne se place que derrière une prise. Jamais ailleurs dans l´installation.

Couper les canalisations :

Utilisez une scie à onglet ou un scie circulaire pour couper les tuyaux le plus droit possible. Bien ébavurer.

Vous pouvez également utiliser un coupe tube que nous mettons à votre disposition pour une somme très modique.

Coller les canalisations :

Collez en prenant soin de ne mettre de la colle que sur l´extérieur du tuyau afin d´éviter de former un bourrelet à l´intérieur du raccord lors de l´emmanchement.

Assurez une parfaite étanchéité.

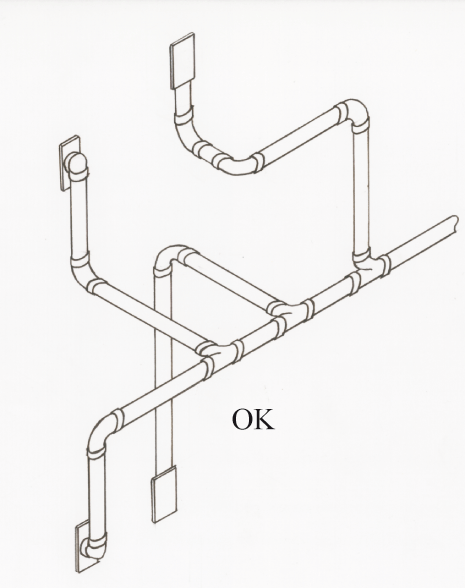

Passage des canalisations :

Le réseau de tuyauterie peut être installé presque partout :

Dans les chapes, les mur, les cloisons, les vides techniques, suspendu au plafond de la cave ou du vide ventilé, etc...

Dans les maisons existantes, en passant dans les placards, par une vieille cheminée, sous les éléments de cuisines, etc...

Attention :

Les seules colonnes montantes autorisées sont celles qui démarrent au départ d´une prise.

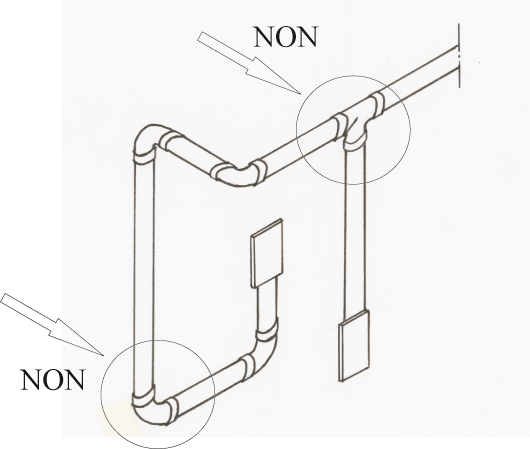

A éviter

Eviter les passages à l´extérieur, car il y aurait un risque de condensation dans la tuyauterie.

Eviter les colonnes montantes verticales dans l´installation, sauf au départ direct d´une prise.

Eviter les T avec un coté vers le bas quand le sens du flux d´air est horizontal.

Le Montage

Encastrement des prises :

A chaque départ, il est préférable de placer un coude court 90°.

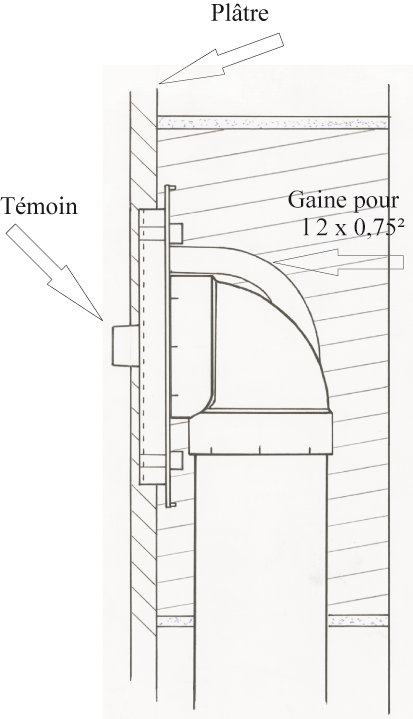

Dans la maçonnerie :

Les contreprises seront encastrées de manière qu´elles puissent être couverte de 4 â 5mm de plafonnage. Seul le témoin devra un peu dépasser.

Dans les cloisons :

Il suffit de réaliser une ouverture dans le panneau aux dimensions de la contreprise et de l´y introduire.

Placer la prise dans la contreprise et visser les ensembles, le panneau sera ainsi pris en sandwich entre la prise et la contreprise.

Chaque type de construction demande une solution adaptée et un réseau spécifique. Câble de commande très basse tension :

A chaque départ, il faut un câble de commande.

Type de câble: de préférence un fil souple de section entre 0,5mm² et 0,75mm² par exemple du côte à côte 2 x 0,75mm²

Il est préférable de placer ces câble sous gaine.

Cheminement du câble :

Toute les prises doivent être raccordées en parallèle , c´est à dire que vous démarrez de la centrale vers la première prise, puis vers la deuxième, et ainsi de suite.

Vous pouvez évidement démarrez de la centrale avec plusieur circuits, pour le rez, pour le 1er,...

Connexion :

Fixer les fils sur les bornes de connexion de la prise, il n´y a pas de polarité à respecter.

Refoulement de l´air :

Compte tenu de la qualité de filtration des central BEAM grâce à son filtre "CLEAN STREAM" le rejet d´air à l´extérieur n´est pas obligatoire.

Cependant, il faut être conscient que l´air rejetée, même débarrassé de ses poussières, va brasser l´air ambiant et toutes les odeurs captées dans le maison se retrouvent également au refoulement de la centrale.

Pour pallier à ces différents points, il vous est loisible de placer un clapet de rejet vers l´extérieur ou mieux, de refouler l´air vers un vide ventilé.

Positionnement de la centrale BEAM :

La centrale d´aspiration sera placée dans un sous-sol, un garage ou une pièce technique permettant de répondre aux objectifs suivants :

  • étre facilement accessible.
  • dans un local où le bruit ne sera pas une gêne.
  • être suffisamment aéré pour permettre le refroidissement du moteur.
  • ne pas être humide.
